SPINDELLEISTUNGEN

Mit unserem modularem Konzept könne wir je nach geforderter Fräsaufgabe verschiedene Frässpindeln mit einer Abgabeleistung zwischen 150 und 4500 Watt anbieten. Spindlen mit und ohne automatischem Werkzeugwechsel sowie schwebend oder fest.

Beispiel in Bild-1 handelt es sich um eine schwebende Spindel mit Staubabsaugung, entwickelt für das präzise tiefenfräsen zum entfernen der 0,3mm Kufperschicht auf Leiterplatten- material. Die Spindel folgt den Dickeabweichungen die laut Herstellerangabe bis zu 0,1mm betragen können. Über einen Stellring ist die präzise Frästiefe einstellbar.

Bild-2 500 Watt Fräsespindel für den automatischen Werkzeugwechsel mit Hilfe von Druckluft. Die Werkzeuge werden aus einem Magazin gezogen und die Arbeit wird automatisch fortgesetzt. Die Spindel- kühlung kann mit Luft oder Wasser erfolgen.

Beispiel Bild-3 Eine 1500 Watt wassergekühlte Fräspindel mit manuellem Werkzeugwechsel. Je nach zu bearbeitetem Material können auch höhere Spindelleistungen erforderlich werden. Wir liefern bis zu 4500 Watt Spindelleistung.

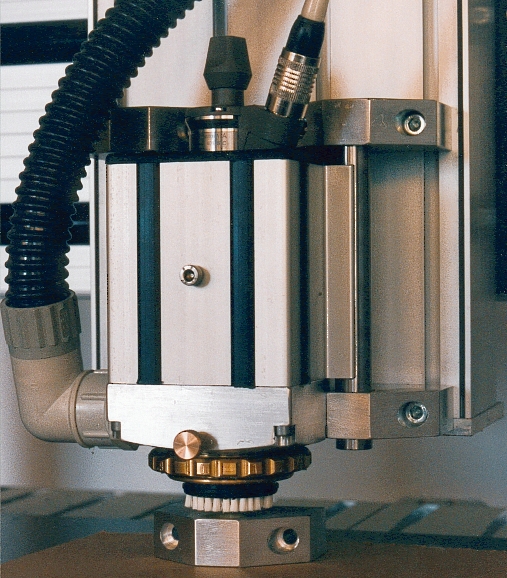

Bild-1 Sschwebende Spindel Höhenausgleich <2mm

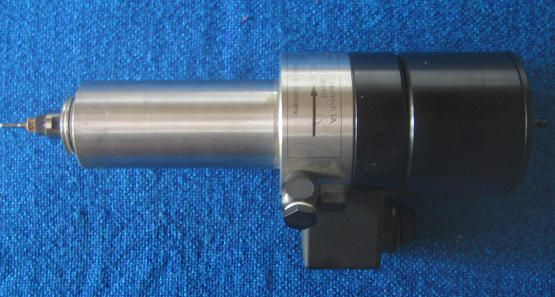

Bild-2 Kavo 500 Watt Spindel

Bild-3 1500 Watt Frässpindel Wassergekühlt
